مفاتيح معدنية داخلية ثابتة من نوع IP2X مزودة بتيار متردد

يلتزم هذا المفتاح بصرامة بالعديد من المعايير المحلية والدولية. يفي بمتطلبات مفاتيح مفاتيح المعادن المعدنية القياسية الوطنية GB3906 "3 ~ 35KV AC المعدنية" ، ووزارة الطاقة الكهربائية DL/T404 "لطلب مفاتيح مفاتيح AC عالية الجهد الداخلية" و IC60298 "1KV أعلى من 52 كيلو فولت تحت مفاتيح المفاتيح المعدنية AC". لا يتوافق تصميمه فقط مع معايير الصناعة ولكنه يوضح أيضًا فائدة عملية استثنائية.

يميز XGN66A-12 مع حجم الخزانة المدمجة ، والذي لا يتجاوز 50 ٪ من مفاتيح المفاتيح العادية ، مما يؤدي إلى تحسين مساحة التثبيت بشكل فعال. من حيث الأداء ، فإنه يضم إمكانيات قاطع الدائرة والموثوقية العالية. علاوة على ذلك ، تم تجهيز الجهاز بآلية متشابكة "خمسة عرقلة" موثوقة ومباشرة ، مما يعزز بشكل كبير السلامة التشغيلية من خلال منع الأخطاء الشائعة بشكل فعال.

فيما يتعلق بمعاييرها الفنية الرئيسية ، فإن XGN66A-12 لديه جهد مصنّف قدره 12 كيلو فولت وتردد مصنف 50 هرتز. يمكن اختيار التيار الرئيسي الذي تم تصنيفه على بربار إما 630A أو 1000A. يصل تواتر الطاقة لمدة دقيقة واحدة للمعدات إلى 42 كيلو فولت ، ويبلغ الجهد الذي يقاومه من دافع البرق 75 كيلو فولت. يتوفر كل من التيار الذي تم تصنيفه لفترة قصيرة من خلال الفتح والإغلاق ، ويتوفر التيار المقنن لفترة قصيرة في 20KA أو 31.5KA ، في حين أن الذروة المقدرة التي تصمد على التيار الحالي وقصير القصيرة يمكن أن تصل إلى 50KA أو 80KA على التوالي. حماية العلبة
المستوى هو IP2x ، وأبعاده القياسية بعرض 900 مم أو 950 مم ، وعمق 950 مم ، وارتفاع 2300 مم.

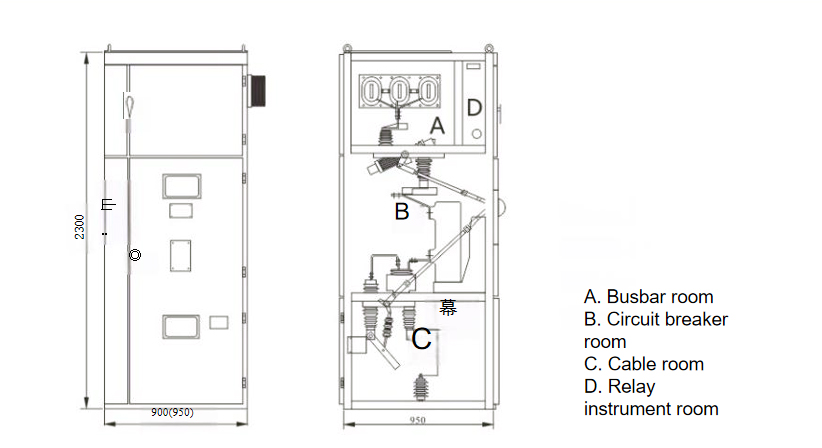

مخطط هيكل المظهر
