مفاتيح معدنية داخلية ثابتة من نوع IP3X مزودة بتيار متردد

يلتزم هذا المفاتيح بشكل صارم بالعديد من معايير الصناعة ، بما في ذلك المعايير الوطنية GB3906 ، ووزارة DL404 وزارة الطاقة الكهربائية ، والمعيار الدولي IEC298. يضمن الالتزام بهذه المعايير أن يلبي تصميم المنتج وتصنيعه وأداء متطلبات المواصفات عالية المستوى.

تتمثل إحدى ميزاتها الأساسية في وظيفة متشابكة "خمسة عرقلة" متكاملة ، وهي آلية تمنع بشكل فعال تشغيل قاطع الدائرة ، ودفع أو سحب النقل اليدوي تحت الحمل ، وإغلاق مفتاح التأريض أثناء تنشيطه ، وتنشيط النظام مع مفتاح التأريض في الموضع المستأجر ، والدخول المصادفة إلى جزء تنشيط. هذا يعزز بشكل كبير السلامة التشغيلية والموثوقية.

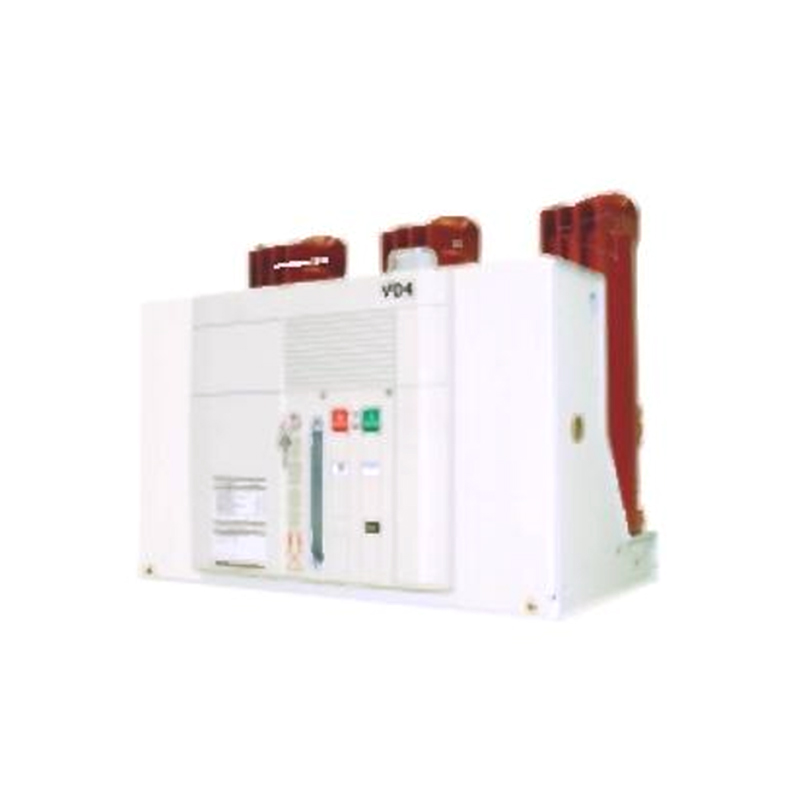

فيما يتعلق بتكوين مكونها الرئيسي، يمكن تجهيز مجموعة المفاتيح الكهربائية XGN2-12 (Z) إما بقواطع دائرة التفريغ ZN28-12 أو VS1-12 كمفتاح رئيسي. يستخدم مفتاح العزل سلسلتي GN30-12 وGN22-12. علاوة على ذلك، يعتمد المحول هيكلًا معزولًا بالكامل، مما يضمن مستوى عالٍ من الأمان للخزانة بأكملها. تم ذكر قاطع دائرة التفريغ VD4 أيضًا كمكون اختياري ضمن هذه السلسلة.

المعلمات الفنية لهذا الجهاز شامل ، مع نطاق جهد مصنّف قدره 3.6 كيلو فولت ، 7.2 كيلو فولت ، و 12 كيلو فولت. يمتد التيار المقنن من 630A إلى 4000A ، ودعم مستويات التشغيل الحالية من 6301000A ، و 12501600A ، و 2000 ~ 3150A ، و 4000A. يمكن أن يصل تيار فتح الدائرة القصيرة المصنفة إلى 20/25KA ، 31.5KA ، 40KA ، أو 50KA ، مع تصنيفات مقابلة لتحمل التيار الحالي والذروة المقدرة.

يحتوي المفاتيح على وقت استقرار حراري قدره 4 ثوان. مستوى حماية العلبة الخاص به هو IP3X ، مما يجعله مناسبًا لظروف التشغيل الداخلية. بالإضافة إلى ذلك ، فإنه يدعم المراقبة عن بُعد ، ويسهل الإدارة المتكاملة داخل أنظمة الطاقة الحديثة.
من حيث الأبعاد ، فإن البوسار المفرد بدون مفاتيح المفاتيح المهيكل الالتفافية يبلغ عرضه 1100 مم أو 1200 مم ، مع عمق موحد يبلغ 1200 مم للوحدات 1250 أ وأقل ، و 1200 ملم للوحدات 1250A وما فوق. بالنسبة إلى بوسار واحد مع بنية الالتفافية ، يمكن أن يكون العرض 1100 مم أو 1200 مم ، مع أعماق 1600 مم (لمدة 1250 أ وأقل) أو 1900 مم (ل 1250 أ وما فوق) على التوالي. يتم تعريف الهيكل الداخلي للمعدات بوضوح ، ويتضمن عادة غرفة بوسار ، وغرفة قاطع الدائرة ، وغرفة العزل السفلية ، وغرفة الكابل ، وغرفة أداة التتابع ، وضمان التقسيم الوظيفي وسهولة الصيانة.

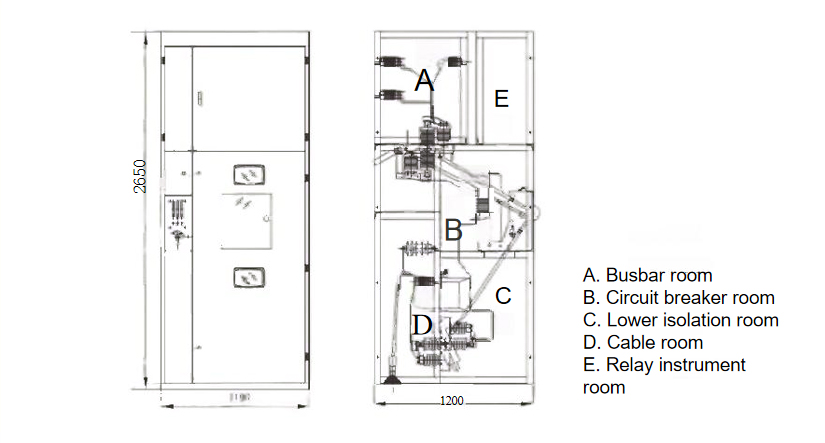

مخطط هيكل المظهر
