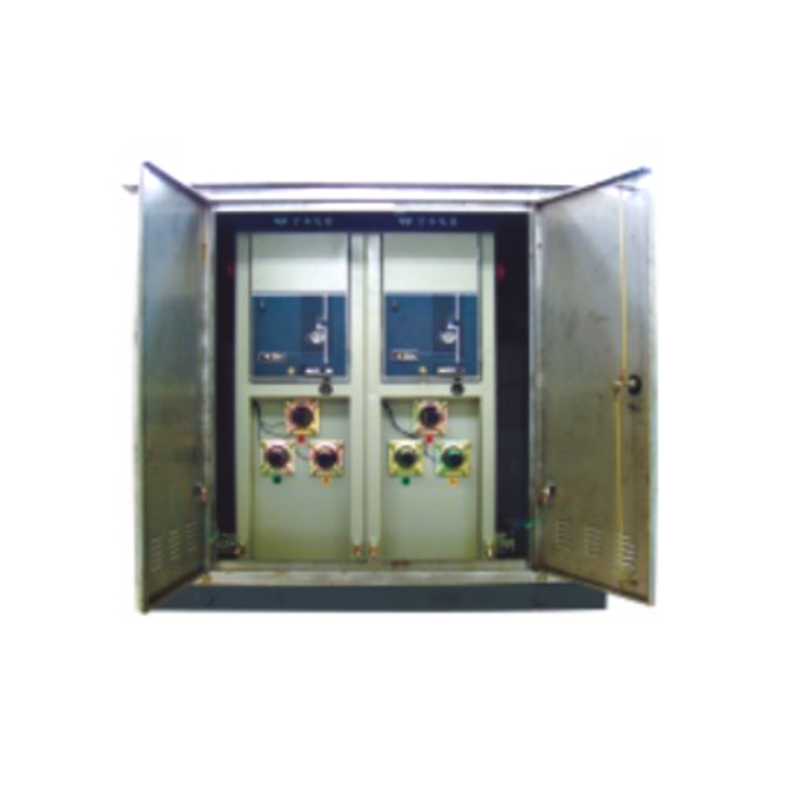

صندوق فرع كابل الجهد العالي

تم تصميم صناديق فرع الكابلات عالية الجهد على وجه التحديد لمواجهة تحدي العديد من خطوط الفروع في مشاريع كبل شبكة التوزيع 10KV ، مما يوفر حلًا اقتصاديًا وموثوقًا وسهل الولادة يقلل بشكل كبير من معدلات فشل الخط. تتميز هذه الأجهزة بخصائص معزولة بالكامل ومختومة بالكامل ، مما يضمن الموثوقية والسلامة التشغيلية.

تدعم سلسلة منتجات صندوق فرع الكابل الخاصة بنا تكوينات خطوط الدخول والخروج المرنة، القادرة على تحقيق ما يصل إلى 6 فروع. وهي مصممة لتكون مضادة للفيضانات، ومضادة للقاذورات، ومضادة للتآكل، ومقاومة للتكثيف والصقيع، مما يضمن التشغيل المستقر في مختلف البيئات القاسية. تم تجهيز المنتجات بمقابس كابلات مطاطية سيليكونية مغلقة بالكامل وتوفر أكمامًا اختيارية للانكماش البارد بثلاثة أصابع أو أنابيب عزل للانكماش البارد. بالإضافة إلى ذلك، يتم حجز مساحة فرعية داخل العلبة لتلبية احتياجات التوسع المستقبلية.

من حيث المعلمات الفنية ، فإن صناديق فرع الكابلات عالية الجهد لها جهد مصنّف قدره 15 كيلو فولت ، وجهد طور إلى مرحلة أقصى من 14.4 كيلو فولت ، وجهد أقصى نسبة إلى الأرض 8.3kV. يصل جهد تواتر الطاقة لمدة دقيقة لمدة دقيقة إلى 42 كيلو فولت ، و 15 دقيقة التي تحمل الجهد العاصمة هي 53 كيلو فولت ، وبرنامج الصواعق الصنع هو 105 كيلو فولت ، والحد الأدنى من جهد بداية كورونا هو 11 كيلو فولت.

اعتمادًا على التيار المقنن ، يتوفر المنتج مع معلمات حلقة 200A و 600A. على وجه التحديد ، تحتوي حلقة 200A على التيار القصير الذي تم تصنيفه في 16KA لمدة 1 أو 3.5KA لمدة 3 ثوانٍ ، في حين تم تصنيف حلقة 600A على 50KA لمدة 0.3 ثانية أو 27KA لمدة 4 ثوان. التفريغ الجزئي للجهاز هو ≤10pc/13kV ، ومقاومة الحلقة هي ≤40μΩ ، ومستوى حماية العلبة IP33.

نظرًا لأن المعدات المفضلة لمشاريع كبلات شبكة التوزيع ، فإن مجموعات اتصالات البسيطة والمرنة هذه البسيطة والمرنة تتيح لهم استبدال خزائن الشبكة الدائرية في مواقف معينة. يمكن حتى دفنها تحت الأرض أو غمرها في المياه ، وتوفير الاستثمار بشكل فعال في المعدات والكابلات ، وتحسين موثوقية إمدادات الطاقة بشكل كبير. تستخدم المنتجات على نطاق واسع في المراكز التجارية والحدائق الصناعية والمناطق الحضرية المكتظة بالسكان.

وصف المنتج

• مغلق بالكامل ، معزول بالكامل ، محمية بالكامل.
• خطوط مدخل ومنفذ مرنة ، يمكن تحقيق 6 فروع.
• مكافحة الفلودين ، مكافحة السخوط ، مكافحة التآكل.
• مكافحة التكثيف والصقيع.
• مزودة بمكونات كابل المطاط المغلقة بالكامل.
• اختياري: تقلص البرد من الأكمام ثلاثة أصابع/مطابقة أنبوب العزل المتقلل البارد.
• مساحة فرع الاحتياطي للتوسع اللاحق وقدرة الطاقة.
