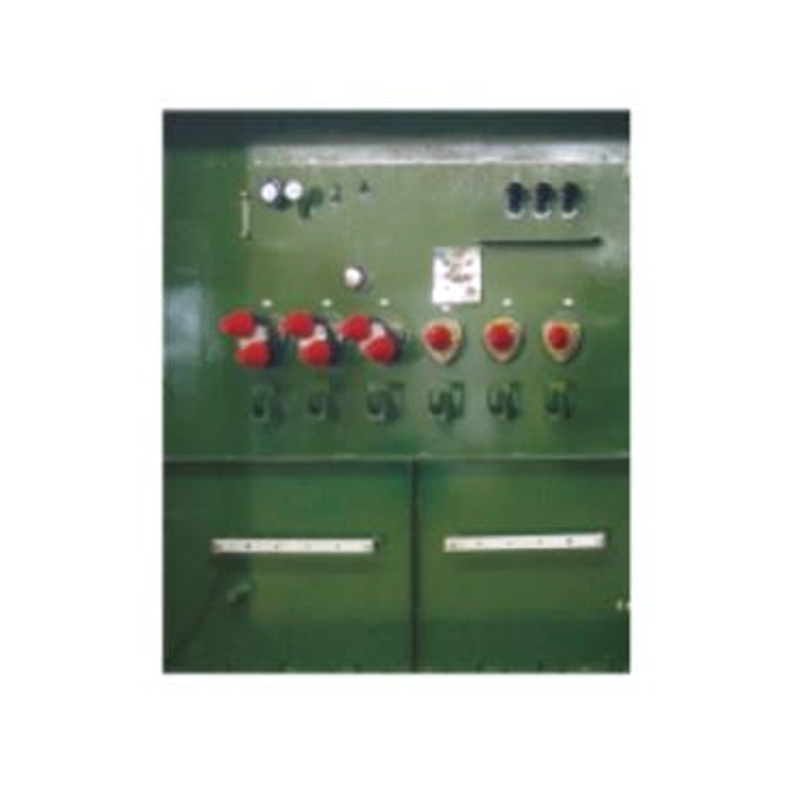

المحول المشترك من نوع الصندوق الأمريكي

يمثل سلسلة S12-CZB (1) من شركتنا ، والتي يشار إليها عادة في الصناعة باسم المحول المدمج من النوع الأمريكي ، نوعًا جديدًا من المعدات لأنظمة الطاقة ، التي تم تطويرها بعد تلخيص مكثف وتصميم مبتكر استنادًا إلى محولات من نوع الصندوق الحالي. ميزة التمييز الرئيسية هي أن المحول ومفتاح تحميل الجهد العالي والفتيان والمكونات الوقائية الأخرى مثبتة بالكامل وغمرها في عزل الزيت ، مما يؤدي إلى بنية مضغوطة بشكل استثنائي.

احصل على عرض أسعار

السابق：محول الصندوق تحت الأرض المثبت مسبقا التالي：لا يوجد منتج تالٍ

وصف
المعلمة

تم تصميم هذه السلسلة لتعزيز السلامة والقدرة على التكيف ، مما يتيح استخدام زيت العزل العالي لمتطلبات التطبيقات المحددة أو الخاصة. يقلل تصميمه المدمج بشكل فعال من البصمة ، مما يسهل النشر المرن في مواقع مختلفة.
فيما يتعلق بالتكوين الوظيفي ، تدمج سلسلة S12-CZB (1) مفتاح التحميل والفتيان عالي الجهد ، مما يوفر وظائف حماية أساسية للمعدات الكهربائية. علاوة على ذلك ، يمكن تكوين أجهزة التوزيع والقياس والتعويضات المنخفضة الجهد بشكل مرن وفقًا لاحتياجات المستخدم المحددة ، مما يوفر حلًا شاملاً للطاقة.

فيما يتعلق بالأداء الكهربائي، يوفر المحول المدمج من سلسلة S12-CZB (1) نطاقًا واسعًا من السعات المقدرة، التي تغطي المواصفات من 50 كيلو فولت أمبير إلى 1600 كيلو فولت أمبير، وهو قابل للتكيف مع جهد النظام المختلف مثل 6 كيلو فولت، 6.3 كيلو فولت، 6.6 كيلو فولت، 10 كيلو فولت، 10.5 كيلو فولت، و 11 كيلو فولت. يتميز جانب الجهد العالي بنطاق نقر يبلغ ±5% أو ±2×2.5%. يبلغ جهد تحمل تردد الطاقة 25 كيلو فولت/دقيقة واحدة لفئة 6 كيلو فولت و35 كيلو فولت/دقيقة واحدة لفئة 10 كيلو فولت؛ يبلغ جهد تحمل نبضات البرق 60 كيلو فولت (موجة كاملة) لفئة 6 كيلو فولت و75 كيلو فولت (موجة كاملة) لفئة 10 كيلو فولت، مع جهد نبضي موجي مقطوع يبلغ 65 كيلو فولت و85 كيلو فولت على التوالي. يتمتع فتيل الحماية الاحتياطي بقدرة كسر تبلغ 50 كيلو أمبير، ويتوفر مفتاح الحمل بتيارات مقدرة 300 أمبير و600 أمبير، مع تيار ثبات حراري يبلغ 12 كيلو أمبير أو 16 كيلو أمبير وتيار ثبات ديناميكي يبلغ 30 كيلو أمبير أو 40 كيلو أمبير.

من الناحية التشغيلية والبيئية ، يكون المنتج قادرًا على العمل بشكل طبيعي في درجات الحرارة المحيطة التي تتراوح من -25 إلى 40 ℃ ، مع بقاء درجة حرارة أعلى الزيت عادة أقل من 85 ℃. يتم الحفاظ على مستوى الضوضاء في أقل من 50 ديسيبل. تم اعتماد هذه السلسلة على نطاق واسع في تطبيقات توزيع الطاقة المختلفة ، بما في ذلك المناطق السكنية والمرافق العامة والمؤسسات الصناعية والتعدين.

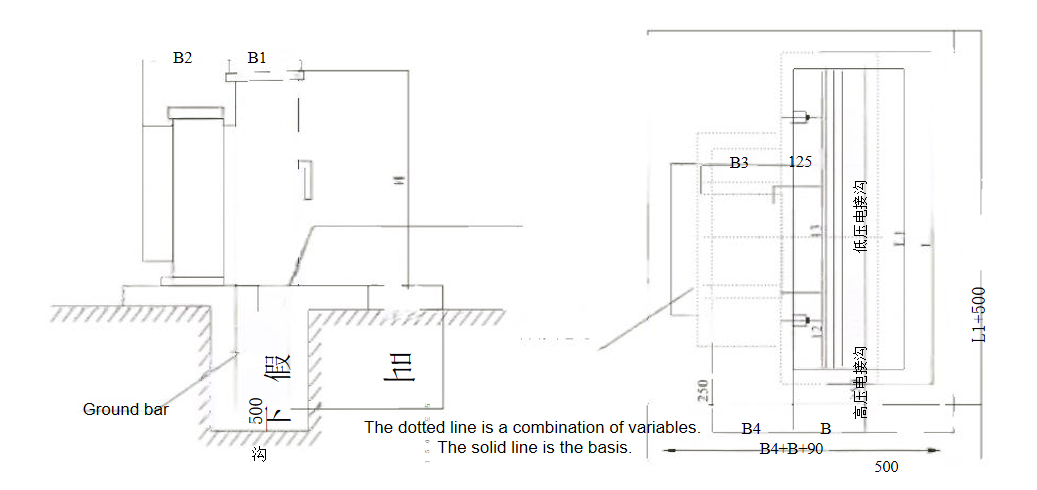

تصميم هيكل محول الصندوق

البيانات الفنية

لا.	غرض	وحدة	المعلمة
1	القدرة المقدرة	كيفا	50 ؛ 80 ؛ 100 ؛ 125 ؛ 160 ؛ 200 ؛ 250 ؛ 315 ؛ 400 ؛ 500 ؛ 630 ؛ 800 ؛ 1000 ؛ 1250 ؛ 1600
2	الجهد المقنن	كيلو فولت	6،6.3،6.6،10،10.5،11
3	نطاق استغلال الجهد العالي		± 5 ٪ ± 2 × 2.5 ٪
4	رقم مجموعة الاتصال		y ، yno d ، ynll
5	تردد الطاقة يتحمل الجهد	كيلو فولت	فئة 6KV ； 25كيلو فولت/1min ؛ 10kV Class ； 35 KV/1min
6	جهد التأثير	kV	6KV فئة الموجة الكاملة 60KV ؛ 10KV فئة الموجة الكاملة 75kV الموجة المفرومة 65kV موجة مفروم 85 كيلو فولت
7	فتيل الحماية الاحتياطية	كسر القدرة كا	50
8	مفتاح التحميل	أ	300 ؛ 600	الاستقرار الحراري الحالي 12KA ؛ 16KA الاستقرار الديناميكي الحالي 30KA ؛ 40KA
9	درجة الحرارة المحيطة	℃	-25 ℃ ~ 40 ℃
10	درجة حرارة أعلى الزيت	℃	<85
11	مستوى الضوضاء	ديسيبل	≤50
