محول الصندوق تحت الأرض المثبت مسبقا

يسرنا أن نقدم محول الصندوق تحت الأرض الذي تم تثبيته مسبقًا من سلسلة YBD-12 ، وهو منتج مصمم وتطويره بدقة استجابة لمتطلبات التحديث الحضري والريفي ، مع التركيز على تجميل المناظر الطبيعية وتحسين استخدام المساحة. يعتمد هذا الابتكار على مفهوم التصميم البيئي المتمثل في دفن المحولات تحت الأرض تدريجياً ، ويتم تبنيه على نطاق واسع في البلدان المتقدمة مثل أوروبا والولايات المتحدة واليابان. إنه يعالج التحدي الذي تشكله المحطات الفرعية التقليدية من نوع الصندوق ، والتي غالباً ما تشغل أرضًا رئيسية في المناطق الحضرية.

احصل على عرض أسعار

السابق：محول توزيع مغمور بالزيت 10 كيلو فولت، 20 كيلو فولت S11/S13/S20/S22 التالي：المحول المشترك من نوع الصندوق الأمريكي

وصف
المعلمة

يعد محول الصندوق تحت الأرض المثبت مسبقًا من سلسلة YBD-12 جيلًا جديدًا من معدات الطاقة الكاملة، ويتكون بشكل أساسي من جزأين متكاملين: محول تحت الأرض ومجموعة مفاتيح خارجية من نوع صندوق الإضاءة الإعلاني. يدمج هذا الهيكل الهجين بذكاء البنية التحتية للطاقة مع المناظر الطبيعية الحضرية، بهدف تلبية المتطلبات الصارمة بشكل متزايد لمعدات الطاقة في التخطيط الحضري والطرق السريعة وبناء المرافق العامة.

المحول تحت الأرض، وهو وحدة محطة فرعية مدمجة جديدة، يدمج المحول ومفتاح الحمل عالي الجهد والصمامات في مجموعة واحدة. يتم تركيبه في حفرة تحت الأرض، وبالتالي لا يشغل مساحة سطحية وقادر بشكل خاص على الغمر في الماء لفترة من الوقت، مما يدل على قدرة استثنائية على التكيف البيئي. يشتمل جهدها المقنن على جهد عالي 6/10 كيلو فولت وجهد منخفض 0.4 كيلو فولت، مع نطاق سعة من 30 كيلو فولت أمبير إلى 1000 كيلو فولت أمبير. إنه يوفر خيارات لنوى صفائح الفولاذ السيليكونية من سلسلة S11 أو نوى السبائك غير المتبلورة من سلسلة S15 لتلبية متطلبات الخسارة المختلفة. يتميز المكون الموجود تحت الأرض بمستوى حماية للحاوية IP68، مما يضمن التشغيل الموثوق حتى في الظروف القاسية.

على العكس من ذلك، تجمع المفاتيح الكهربائية الخارجية من نوع صندوق الإضاءة الإعلاني ببراعة بين وظائف اللوحات الإعلانية والمفاتيح الكهربائية الخارجية المثبتة فوق سطح الأرض. يضم الجزء الداخلي منها خزانة توزيع الجهد العالي والمنخفض الخارجية، في حين تم تصميم جانبيها كصناديق إضاءة إعلانية ذات تأثيرات بصرية. يحول هذا التصميم مرافق الطاقة من مجرد وحدات وظيفية إلى أجزاء لا يتجزأ من المشهد الحضري. تم تصنيف قطاع المفاتيح الكهربائية ذات الجهد العالي عند 12 كيلو فولت، مع تيار مقنن يبلغ 630 أمبير، ويتميز بتيار تحمل قصير المدى يبلغ 20 كيلو أمبير/2 ثانية وتيار تحمل ذروة مقدر يبلغ 50 كيلو أمبير. يبلغ جهد تحمل تردد الطاقة للأرض/الكسر 42/48 كيلو فولت (دقيقة واحدة)، وجهد تحمل نبضات البرق 75/85 كيلو فولت. تعمل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض بجهد مقنن يبلغ 400 فولت، مع تيارات مقدرة للطريق الرئيسي تتراوح من 100 أمبير إلى 2000 أمبير، وتيارات تحمل قصيرة المدى تصل إلى 15 كيلو أمبير أو 30 كيلو أمبير، وكلاهما يتميز بمستوى حماية IP34.

القدرة المقدرة	تركيبة الجهد ونطاق التنصت			رقم مجموعة الاتصال	خسارة عدم قطع (KW)	خسارة السلبية السلبية (KW)	تيار لا قطع (٪)	مقاومة الدائرة القصيرة (٪)
القدرة المقدرة	الجهد العالي (Kالخامس)	نطاق استغلال الجهد العالي	الجهد المنخفض (كيلو فولت)	رقم مجموعة الاتصال	خسارة عدم قطع (KW)	خسارة السلبية السلبية (KW)	تيار لا قطع (٪)	مقاومة الدائرة القصيرة (٪)
50	6 6.3 10 10.5 11	± 5 ٪ ± 2 × 2.5 ٪	0.4	ذ ، yno د ، ynll	0.14	0.78	1.3	4
63					0.16	1.04	1.2
80					0.18	1.20	1.0
100					0.20	1.43	1.0
125					0.24	1.71	0.9
160					0.29	2.15	0.8
200					0.35	2.55	0.7
250					0.40	3.00	0.7
315					0.48	3.55	0.6
400					0.56	4.20	0.6
500					0.68	5.00	0.5	4.5
630					0.84	6.00	0.5
800					0.98	7.68	0.5
1000					1.19	9.78	0.4
1250					1.37	11.10	0.4
1600					1.65	13.20	0.4

البيانات الفنية

وحدة	غرض	وحدة	المعلمة
وحدة الجهد العالي	منتج	مفتاح التحميل قابل للسحب
	الصمامات الواقية	حماية النطاق الكامل للصمامات الصغيرة
	الجهد المقنن	كيلو فولت	12
	التردد المقنن	هرتز	50
	تم تصنيف تردد الطاقة المقدرة على مرحلة الجهد للمرحلة/إلى الأرض	كيلو فولت	42/48
	تصنيف الدافع الصاعقة صمد أمام مرحلة الجهد إلى الطور/إلى الأرض	كيلو فولت	75/85
	تصنيف التيار	أ	630
	تصنيف الوقت القصير الصمد التي تحدد	كا	20 (3s)
	تصنيف الذروة تحمل التيار	كا	50
وحدة الجهد المنخفض	منتج	الكسارة
	الجهد المقنن	V	400
	الدائرة الرئيسية تصنيف التيار	أ	100 ~ 1000a
	ردود الفعل circui	أ	50 ~ 630
	عدد دوائر التغذية المرتدة	خط	3 ~ 4
	قدرة التعويض	كفار	30 ~ 120
وحدة المحولات	منتج	محول النوع الجاف
	القدرة المقدرة	كيفا	100 ~ 400
	نسبة الجهد المقدرة	كيلو فولت	10/0.4
	نطاق الصنبور		± 2 × 2.5 ٪ أو ± 5 ٪
	مجموعة الاتصال		D ، YN11 أو Y ، YN0
صندوق	طريقة التثبيت		وضعت مباشرة في المنزل
	مستوى الحماية		IP32

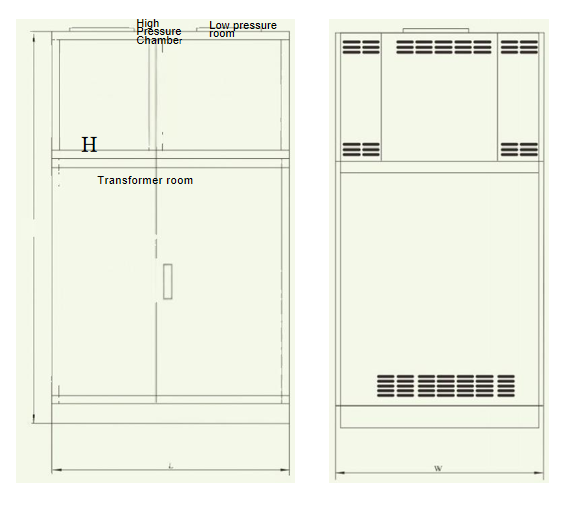

	الأبعاد (عرض L × العمق W × الارتفاع H)	مم	≤1350 × 1400 × 2200
