مصغرة مفاتيح مفاتيح معادن ذكية مثبتة على المركز

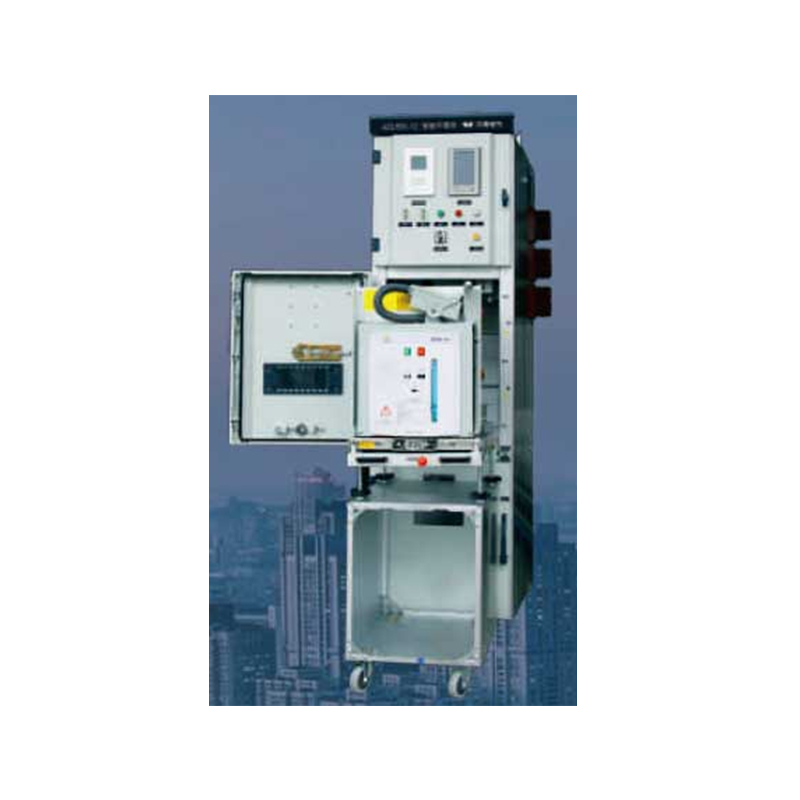

يعد AZS 650i-12 Miniaturized Switchgear ذكي محمولة على المعدن جيلًا جديدًا من مفاتيح المفاتيح المدمجة التي تم تطويرها بدقة من قبل شركتنا. تم تصميمه استنادًا إلى المتطلبات الحالية للشبكات الذكية وجمعها مع بنية وخصائص شبكة الطاقة الصينية. هذا المفاتيح مناسب لأنظمة شبكات الطاقة التي يبلغ طولها 12 كيلو فولت AC 50Hz وأنظمة الطاقة للمؤسسات الصناعية والمؤسسات. يوفر تحكمًا ذكيًا وموثوقًا وحماية وقياس والتحكم وتصور مراقبة حالة الجهاز وتشخيص الأداء الشامل ، وكذلك الاتصالات الخارجية والمراقبة عن بُعد والتحكم.

احصل على عرض أسعار

PREV：الوحدة الرئيسية الخاتم الغاز الصديقة للبيئة NEXT：محول صندوق الجهد الداخلي الذكي

وصف
المعلمة

يشتمل هذا الجهاز على نظام مراقبة حالة ذكي في الوقت الفعلي متوسطة الجهد ، والذي يقيم على الفور حالة تشغيل قاطع الدائرة والمفاتيح ويحدد مواقع العيوب. تساعد هذه القدرة على تقليل اختبارات انقطاع التيار الكهربائي قبل الأوان أو غير الضرورية ، وبالتالي تقليل تكاليف عبء عمل الصيانة وإصلاحها ، وتعزيز الطبيعة المستهدفة لعمليات التفتيش. في نهاية المطاف ، هذا يحسن بشكل كبير موثوقية والكفاءة الاقتصادية لنظام الطاقة.

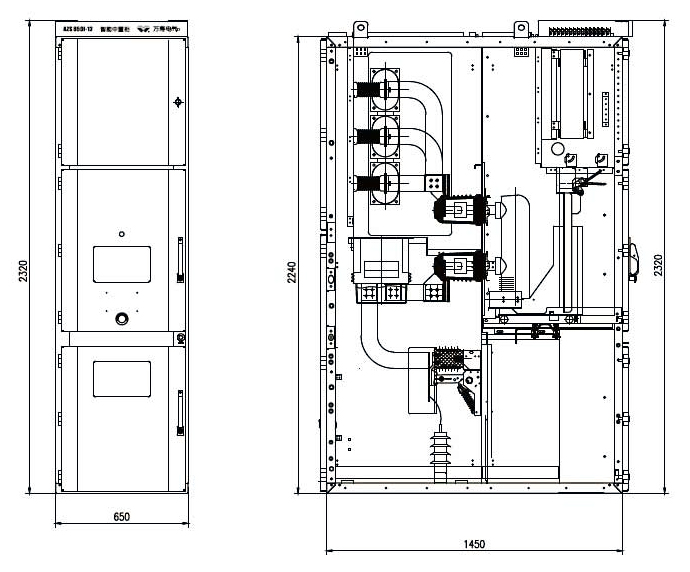

يتميز AZS 650i-12 بتصميم مصغر مع أبعاد تبلغ 650 مم في العرض ، وعمق 1450 مم ، وارتفاعه 2320 مم ، مع وزن لا يتجاوز 700 كجم. تشمل المعلمات الفنية الرئيسية جهدًا مصنّفًا قدره 12 كيلو فولت وتردد مصنف 50 هرتز. مستوى العزل المقدر هو 42 كيلو فولت/48 كيلو فولت (منفذ عزل) لتردد الطاقة لمدة دقيقة واحدة (قيمة فعالة) ، و 75 كيلو فولت/85 كيلو فولت (منفذ عزل) لجهد الدافع الصاعقة (قيمة الذروة) ، و 2000 فولت لتردد طاقة دائرة التحكم في مجال التحكم.

علاوة على ذلك ، فإن تيار الحافلة الرئيسي هو 630A أو 1250A. يمكن أن تصل التيار المقابل للوقت القصير (4S) إلى 20KA ، 25KA ، أو 31.5KA ، وقيام الذروة المقنن هو 50KA ، 63KA ، أو 80KA. تيار كسر الدائرة المقنن للمعدات هو 63KA أو 80KA ، وتيار إغلاق الدائرة المقدر هو 20KA ، 25KA ، أو 31.5KA. الدائرة الإضافية المصنفة في الجهد الدائرة تدعم AC/DC 110V أو 220 فولت. مستوى الحماية هو IP2x عندما يكون باب غرفة قاطع الدائرة مفتوحًا أو تعرض غرفة العزل.

غرض	وحدة	بيانات
ارتفاع	مم	2320
عرض	مم	650
عمق	مم	1450
وزن	كجم	≤700

لا.	غرض		وحدة	المعلمة
1	الجهد المقنن		كيلو فولت	12
2	التردد المقنن		هرتز	50
3	مستوى العزل المقدر	1 دقيقة تواتر الطاقة الصمود الجهد (قيمة فعالة)	كيلو فولت	42/48 (منفذ عزل)
		1 دقيقة تواتر الطاقة الصمود الجهد (قيمة فعالة)	كيلو فولت	42/48 (منفذ عزل)
		دافع الصواعق تحمل الجهد (قيمة الذروة)	كيلو فولت	75/85 (منفذ عزل)
		تردد قوة دائرة التحكم الإضافية مع الجهد (1 دقيقة)	الخامس	2000
4	الحافلة الرئيسية تصنيف التيار		أ	630、1250
5	تصنيف الوقت القصير للتيار (4S)		كا	20、25、31.5
6	تصنيف الذروة تحمل التيار		كا	50、63、80
7	تصنيف الدائرة الحالية		كا	63、80
8	تصنيف الدائرة إغلاق التيار		كا	20、25、31.5
9	جهد الدائرة المساعدة المقننة		الخامس	AC/DC 110/220
10	مستوى الحماية			باب غرفة قاطع الدائرة مفتوح أو غرفة العزل IP2X
11	أبعاد		مم	650 × 1450 × 2320
