مفاتيح معدنية مدرعة قابلة للإزالة بقوة 24 كيلو فولت

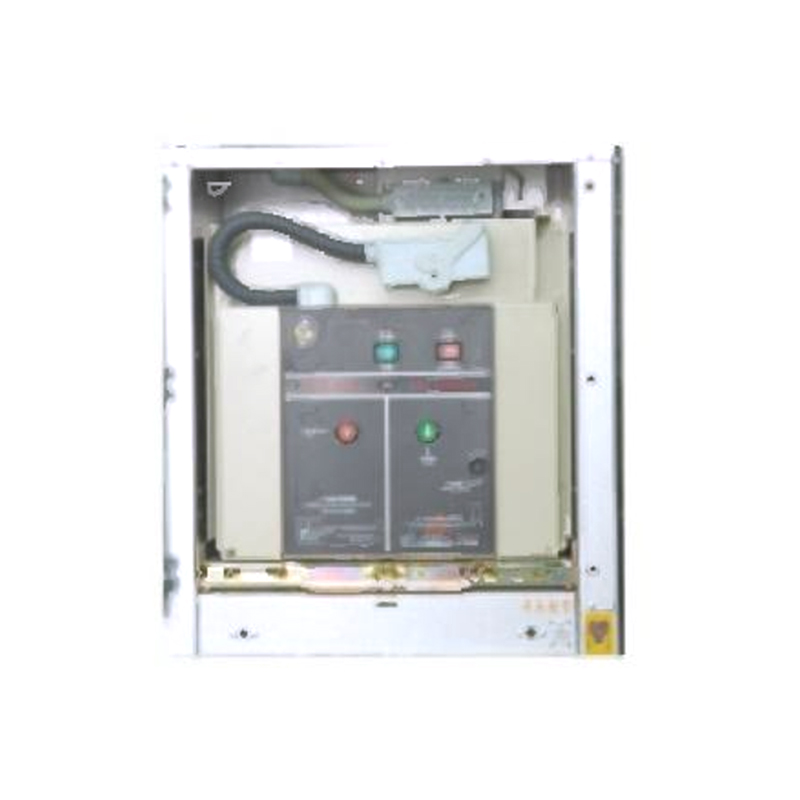

يتميز هذا المفتاح ببنية مجمعة ، متصلة بشكل آمن بواسطة البراغي عالية القوة والمكسرات برشام. لضمان السلامة التشغيلية ، يتم دمج المفتاح الرئيسي والعربات اليدوية ومفتاح التأريض مع آلية متشابكة ميكانيكية إلزامية ، مما يوفر وظيفة متشابكة شاملة "من خمسة أعمدة". تم تزويد المعدات بسلسلة VS1 عالية الأداء مركزياً مركزياً مركزياً للدائرة الفراغات AC ومقاطع دائرة فراغ مختومة لعمليات موثوقة وعمليات الختام.

فيما يتعلق بالتصميم الكهربائي ، تم تجهيز الدائرة الثانوية في KYN28A-24 بمكونات التحكم والحماية المتقدمة والموثوقة. يتم عزل الأشرطة باستخدام مواد قابلة للارتداء للحرارة أو طرق العزل المغلفة بالإيبوكسي ، مما يتضمن شكل قطب كهربائي محسّن. يساهم هذا التصميم في أن يكون المفتاح متقدمًا تقنيًا ، مستقرًا ، عقلانيًا من الناحية الهيكلية ، سهلة الاستخدام ، وآمن وموثوق كجهاز توزيع الطاقة.
تتضمن المعلمات الفنية الرئيسية للمنتج جهدًا مصنّفًا قدره 24 كيلو فولت وتردد مصنف من 50/60 هرتز. يتميز مستوى العزل المقنن بتردد طاقة مدته دقيقة واحدة (قيمة فعالة) من 65 كيلو فولت من الطور إلى المرحلة والنسبية إلى الأرض ، و 79 كيلو فولت في استراحة العزلة ؛ دافع البرق يقاوم الجهد (قيمة الذروة) هو 125 كيلو فولت ، و 145 كيلو فولت في استراحة العزلة ؛ تحتوي دائرة التحكم الإضافية على تواتر الطاقة لمدة دقيقة واحدة من 2000 فولت. النطاق الحالي المصنف شامل ، بما في ذلك 630a و 1250a و 1600a و 2000a و 2500a و 3150a. تم تصنيف التيار القصيرة التي تم تصنيفها (4S) هي 20KA ، 25KA ، أو 31.5KA ، وقمة الذروة المقدرة هي 50 KA ، 63KA ، أو 80KA. الجهد المقنن للدائرة المساعدة هو DC أو AC 110/220V.

مستوى حماية العلبة هو IP4X ، ويقلل إلى IP2x عندما يكون باب قاطع الدائرة مفتوحًا أو بين المقصورات. أبعادها (العرض × العمق × الارتفاع) هي 1000 × 1810 × 2430 مم ، مع وزن يتراوح من 840 كجم إلى 1440 كجم. داخليًا ، يتم تقسيم المفاتيح إلى مقصورات رئيسية بما في ذلك غرفة بسبار ، وغرفة عربات قاطع الدائرة ، وغرفة الكابل ، وغرفة أداة الترحيل.

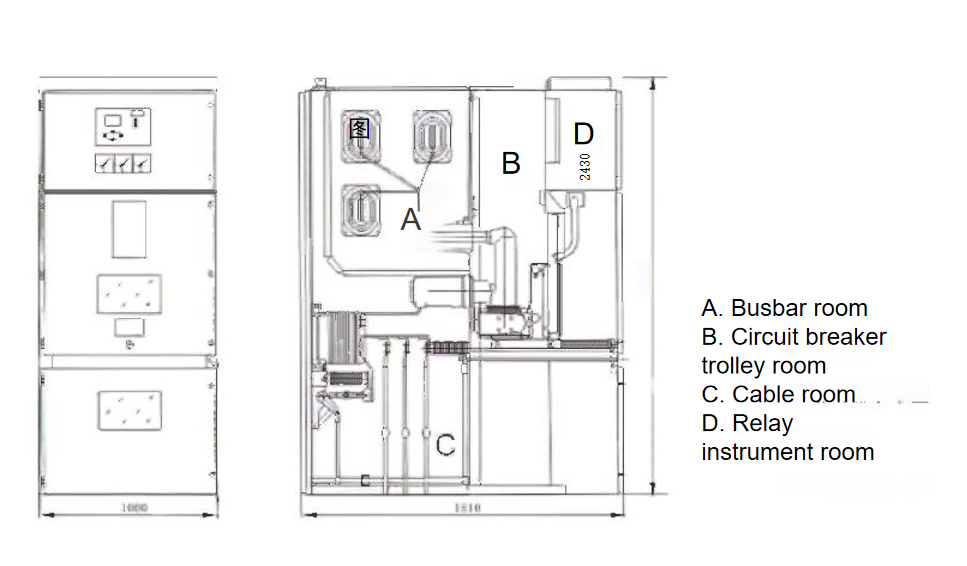

مخطط هيكل المفاتيح
