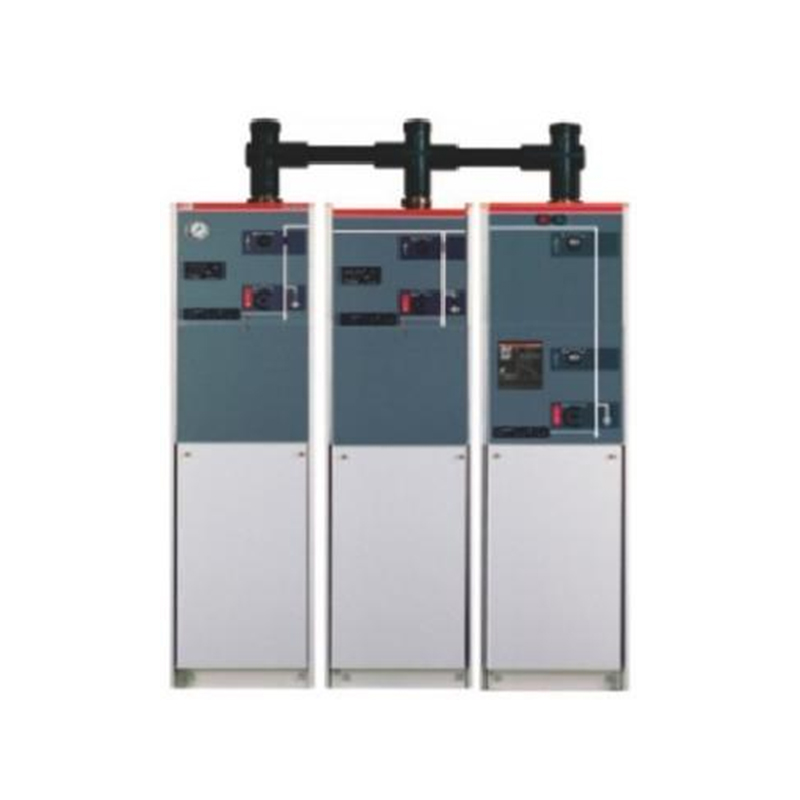

الوحدة الرئيسية للحلقة المعزولة بغاز سداسي فلوريد الكبريت

تتميز هذه السلسلة من المفاتيح الكهربائية بتصميم نظام مغلق تمامًا، حيث تكون جميع الأجزاء الحية والمفاتيح محاطة بغلاف من الفولاذ المقاوم للصدأ. ويضمن هذا الهيكل عدم تأثره تمامًا بالظروف البيئية الخارجية، وبالتالي ضمان الموثوقية التشغيلية والسلامة الشخصية، وتحقيق التشغيل الخالي من الصيانة.

من خلال اختيار قضيب توصيل قابل للتوسيع، يمكن لهذه المعدات تحقيق النمطية الكاملة. يتم عزل قضيب التوصيل الممتد وحمايته بالكامل، مما يضمن درجة عالية من الموثوقية والسلامة. على وجه التحديد، تقدم SafeRing تكوينات قياسية مكونة من 2 أو 3 أو 4 أو 5 أو 6 قنوات، مع إضافة أجهزة إضافية وفقًا لمتطلبات العميل. من ناحية أخرى، يُظهر SafePlus مرونة شديدة نظرًا لمزيجه من الوحدات الكاملة والنصف وقابلية التوسع المتأصلة فيه. على الرغم من تكويناتها المرنة، يشترك كل من SafeRing وSafePlus في نفس واجهة المستخدم.

نحن نقدم أيضًا حلول أتمتة المصانع، مما يجعل هذه السلسلة بمثابة مفهوم للمفاتيح الذكية، مما يقلل من عبء العمل المتمثل في التثبيت والتشغيل في الموقع. يتوافق تصميمه مع IEC298 والمعايير الدولية والوطنية الأخرى ذات الصلة، وهو مصمم لعمر تشغيلي يتجاوز 30 عامًا في ظل الظروف الداخلية (20°C).

هذه الوحدة الرئيسية الحلقية مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك على سبيل المثال لا الحصر الفنادق ومراكز التسوق ومباني المكاتب والمراكز التجارية ومعدات التعدين الخفيفة والأنفاق ومترو الأنفاق ومحطات طاقة الرياح والمصانع الصغيرة. وهي مناسبة بشكل خاص لأنظمة التوزيع التي تتطلب موثوقية عالية لإمدادات الطاقة، مثل المراكز التجارية الحضرية، ومناطق التركيز الصناعي، والمطارات، والسكك الحديدية الكهربائية، والطرق السريعة ذات كثافة أحمال إمدادات الطاقة العالية والشبكات التي تغذيها الكابلات.

من حيث المعايير الفنية، تدعم السلسلة مستويات جهد متعددة، مع جهد مقنن يشمل 7.2 كيلو فولت، و12 كيلو فولت، و24 كيلو فولت، و40.5 كيلو فولت على جانب الجهد العالي، وتردد مقنن يبلغ 50 هرتز. يمكن أن يصل تيار التحمل قصير المدى المقدر لمعدات التبديل ذات الجهد العالي عند 12 كيلو فولت - 24 كيلو فولت إلى 12.5 كيلو أمبير (4 ثوانٍ) أو 20 كيلو أمبير (2 ثانية)، ويمكن أن تصل ذروة التيار المقدرة عند 12 كيلو فولت إلى 31.5 كيلو أمبير أو 50 كيلو أمبير. فيما يتعلق بمستويات العزل، عند 12 كيلو فولت، يكون جهد تحمل تردد الطاقة لمدة دقيقة واحدة (طور إلى أرض، طور إلى طور) 42 كيلو فولت، وعند الكسر يكون 48 كيلو فولت؛ جهد تحمل نبضات البرق (قيمة الذروة) عند 12 كيلو فولت هو 75 كيلو فولت، وعند الكسر يكون 85 كيلو فولت.

أبعاد:

ملاحظة: 1) يعتمد على التصنيف الحالي للفتيل ؛

2) محدودة بواسطة الصمامات عالية الجهد ؛

3) الأرقام الموجودة بين قوسين هي معلمات خزانة 800A في نظام 24KV.

حلقة آمنة الوحدة الرئيسية/آمنة بالإضافة إلى مفاتيح مفاتيح مضغوطة تتوافق مع IEC 62271-100 ، IEC62271-102 ، IEC62271-103 ، IEC62271-200 ، IEC62271-105 ، IEC62271-1 ، GB/T11022-1999 ، GB3906-2006 ، GB188 ، GB188 ، GB188 ، GB188 ، GB188 ، GB3804-2004 ، GB1984-2003 ، GB3309-89 ومعايير أخرى.


آمن مناسب للمناسبات التالية
