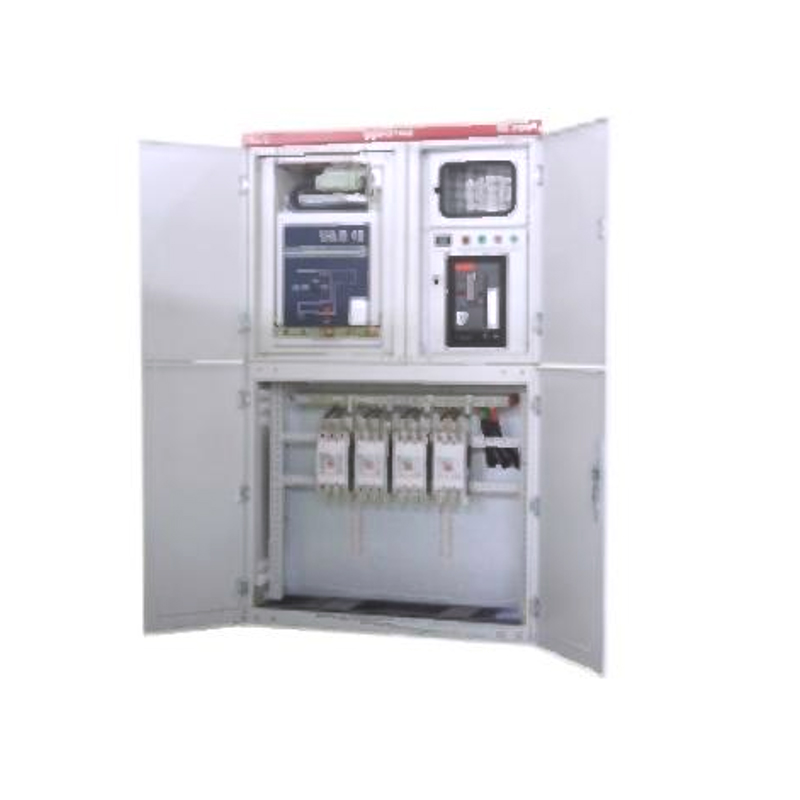

ينقسم الهيكل الرئيسي للمنتج إلى ثلاثة أقسام مستقلة: غرفة مفتاح الجهد العالي ، وغرفة المحولات ، وغرفة الجهد المنخفض ، مما يسمح بنقل منفصل لتبسيط الخدمات اللوجستية والنشر في الموقع. يشتمل الجانب العالي الجهد على مفتاح تحميل قابل للسحب مع عزل مملوء بالمواد الصلبة ، مما يوفر نقطة انقطاع عزل واضحة بشكل واضح وتسهيل استبدال الصمامات وصيانتها بشكل كبير. بالنسبة للوحدة عالية الجهد ، يحتوي المنتج على جهد مقدر من 12 كيلو فولت وتردد مصنف 50 هرتز. تردد الطاقة المقنن الذي يصمد أمام الطور إلى المرحلة/إلى الأرض هو 42/48 كيلو فولت ، ويبلغ دافع الصواعق المقنن طور الجهد إلى المرحلة/إلى الأرض 75/85KV. تيار التصنيف هو 630A ، مع تصنيف تيار قصير من 20KA (لمدة 3 ثوان) ، وذروة تصنيف التيار 50Kا.
يستخدم قسم المحولات محولًا من النوع الجاف المعزول تمامًا من راتنج الايبوكسي ، مما يضمن تشغيلًا مستقرًا وآمنًا. يوفر نطاق سعة مصنفة من 100 كيلو فولت في كل 400 كيلو فولت مع نسبة الجهد المقدرة من 10/0.4KV ونطاقات الصنبور من ± 2 × 2.5 ٪ أو ± 5 ٪. يمكن اختيار مجموعات الاتصال كـ D ، YN11 أو Y ، YN0.
تم تجهيز جانب الجهد المنخفض مع قواطع دوائر جديدة تتميز بحجمها الصغير ، وسعة كسر عالية ، وتشغيل خالي من القوس ، مما يضمن توزيع الطاقة الموثوق به. تحتوي وحدة الجهد المنخفض على جهد مقدر من 400 فولت. تتراوح النطاقات الحالية للدائرة الرئيسية من 100A إلى 1000A ، بينما تتراوح دوائر التغذية المرتدة من 50a إلى 630A ، ودعم دوائر التغذية المرتدة من 3 إلى 4. علاوة على ذلك ، يدمج المنتج جهازًا ذكيًا جديدًا لتكبير الطاقة ، ويوفر قدرة تعويض من 30 كيلو فول إلى 120 كيلو فول.
فيما يتعلق بالتجويد ، تم تصميم الجهاز من أجل الموضع الداخلي المباشر ويحمل مستوى حماية IP32. أبعادها الإجمالية مضغوطة ، مع أقصى قياسات تبلغ -1350 مم في العرض ، و -1400 مم في العمق ، وارتفاع ≤2200 مم. تضمن هذه السمات بشكل جماعي قدرة المنتج على التكيف والأداء الموثوق به عبر البيئات الداخلية المتنوعة.
