مفاتيح معدنية مدرعة قابلة للإزالة تعمل بالتيار المتردد بقوة 40.5 كيلو فولت

يسعدنا أن نقدم المفاتيح الكهربائية المعدنية المدرعة القابلة للإزالة من سلسلة KYN61-40.5، والمصممة بدقة لأنظمة التيار المتردد ثلاثية الطور بتردد 50 هرتز بجهد مقنن يبلغ 40.5 كيلو فولت. يُستخدم جهاز توزيع الطاقة الداخلي الكامل هذا بشكل أساسي في محطات الطاقة والمحطات الفرعية ومختلف المؤسسات الصناعية والتعدينية لاستقبال وتوزيع الطاقة الكهربائية، فضلاً عن توفير وظائف التحكم والحماية والمراقبة للدوائر. وهو مناسب بشكل خاص للمواقع التي تتطلب عمليات متكررة، مع نسخته المدمجة والمحدثة، KYN61A-40.5، المصممة خصيصًا لأنظمة شبكات الطاقة 35 كيلو فولت.

احصل على عرض أسعار

السابق：مفاتيح معدنية مدرعة قابلة للإزالة بقوة 24 كيلو فولت التالي：الوحدة الرئيسية للحلقة المعزولة بالغاز الصديقة للبيئة

وصف
المعلمة

تلتزم هذه السلسلة من المفاتيح الكهربائية بشكل صارم بمتطلبات المعايير مثل GB/T1102 وGB3906 وDL404. من أهم مميزات التصميم هي وظيفة التشابك الشاملة "الخمسة للوقاية"، والتي تمنع بشكل فعال الأخطاء التشغيلية، وبالتالي ضمان سلامة وموثوقية تشغيل المعدات. تمثل مجموعة المفاتيح الكهربائية من النوع KYN61A-40.5 ترقية محسنة لـ KYN61. مع الحفاظ على نفس تباعد الطور، فقد خضعت لتحسينات شاملة في حجم الخزانة، والتخطيط الهيكلي، وتصميم العزل، والتصميم المتشابك، مما حقق التصغير بأبعاد مخفضة بمقدار 200 ملم في الطول والعرض والارتفاع مقارنة بـ KYN61.

فيما يتعلق بمواصفاتها الفنية، تتميز مجموعة المفاتيح الكهربائية من سلسلة KYN61-40.5 بتيار مقنن لقضيب التوصيل الرئيسي يتراوح من 1250 أمبير إلى 2000 أمبير، وتيارات مقننة لقضيب التوصيل الفرعي تبلغ 630 أمبير و1250 أمبير و1600 أمبير. مستوى العزل المقدر قوي، مع جهد تحمل تردد الطاقة لمدة دقيقة واحدة (القيمة الفعالة) يبلغ 95 كيلو فولت من طور إلى طور وإلى الأرض، و115 كيلو فولت عند كسر العزل الأولي؛ يصل جهد تحمل نبضات البرق (قيمة الذروة) إلى 185 كيلو فولت من طور إلى طور وإلى الأرض، و215 كيلو فولت عند كسر العزل الأولي. تتحمل دائرة التحكم المساعدة 2000 فولت لمدة دقيقة واحدة. علاوة على ذلك، فإن تيار قطع الدائرة القصيرة المقدر هو 25 كيلو أمبير أو 31.5 كيلو أمبير، ويمكن أن يكون تيار صنع الدائرة القصيرة المقدر (الذروة) 63 كيلو أمبير أو 80 كيلو أمبير، ويتميز بتيار تحمل قصير المدى مقدر بـ 4 ثوانٍ يبلغ 25 كيلو أمبير أو 31.5 كيلو أمبير. مستوى حماية العلبة هو IP4X خارجيًا، وIP2X بين المقصورات أو عندما يكون باب حجرة قاطع الدائرة مفتوحًا. الأبعاد النموذجية لـ KYN61A هي 1200×2600×2400 ملم، بينما يبلغ قياس KYN61 1400×2800×2600 ملم، ويبلغ وزنه حوالي 2300 كجم.

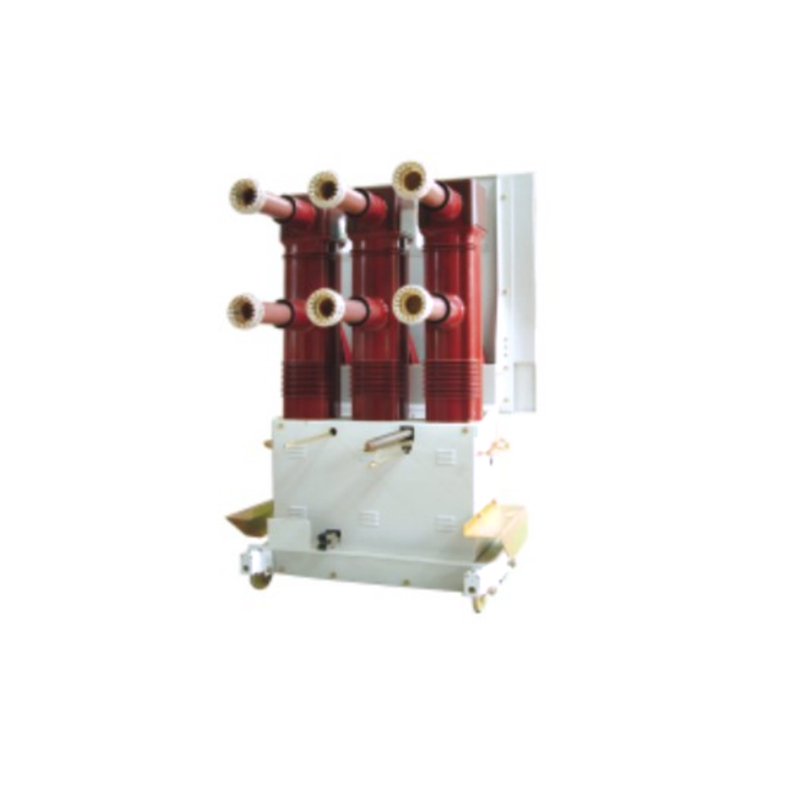

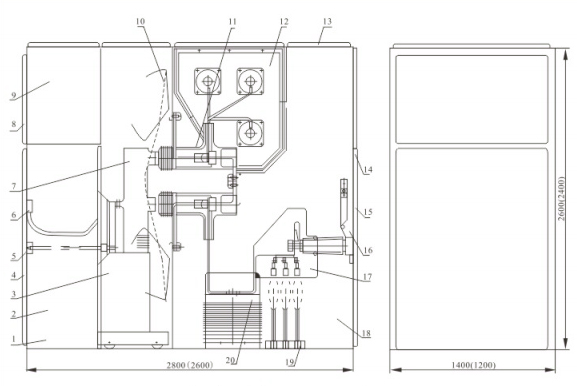

تم تصميم الهيكل الداخلي لمجموعة المفاتيح الكهربائية بدقة، ويتضمن العديد من المكونات المهمة. وتشمل هذه العناصر الخزانة نفسها، وحجرة عربة اليد، وعربة اليد القابلة للإزالة، وباب حجرة عربة اليد، وآلية دفع المسمار والصامولة الرصاصية، والمقابس الثانوية. بالإضافة إلى ذلك، فهو يضم قواطع دوائر من سلسلة ZN□/ST-40.5، وباب مرحل وأداة، وحجرة مرحل وأداة، ومصاريع، وصناديق اتصال، وحجرة قضيب التوصيل الرئيسي، وجهاز تخفيف الضغط، ولوحات غطاء خلفية علوية وسفلية، ومفتاح تأريض، وأقسام، وحجرة كابلات، ومشابك كابلات، ومحولات تيار، وكلها تساهم في الوظائف الشاملة للمعدات والتشغيل الموثوق به.

لا.	غرض		وحدة	المعلمة
1	الجهد المقنن		كيلو فولت	40.5
2	التردد المقنن		هرتز	50
3	تصنيف تيار بربار رئيسي		أ	1250،1600،2000
4	تصنيف التيار من فرع بربار		أ	630،1250،1600
5	مستوى العزل المقدر	1 دقيقة تواتر الطاقة صمد أمام الجهد (قيمة فعالة)	كيلو فولت	المرحلة إلى المرحلة ، نسبة إلى الأرض	كسر العزل الأولي
		دافع الصواعق تحمل الجهد (قيمة الذروة)		95	115
				185	215
		دائرة التحكم الإضافية 1 دقيقة تواتر الطاقة مقاومة الجهد	الخامس	2000
6	تصنيف القصر باكست تيار		كا	25،31.5
7	تصنيف الدائرة القصيرة صنع التيار (الذروة)		كا	63،80
8	تصنيف الوقت القصير للتيار (4S)		كا	25،31.5
9	مصنفة مدة الدائرة القصيرة الصمود التيار		كا	63،80
10	مستوى العزل المقدر (صمدت الدائرة الإضافية الجهد)		الخامس	-110 ، ~ 220 ، -220
11	مستوى حماية العلبة			IP4X الخارجي ، بين المقصورات ، مقصورة قاطع الدائرة (فتح الباب) IP2x
12	الأبعاد (العرض × العمق × الارتفاع)		مم	Kyn61a: 1200 × 2600 × 2400 Kyn61: 1400 × 2800 × 2600
13	وزن		كجم	2300
