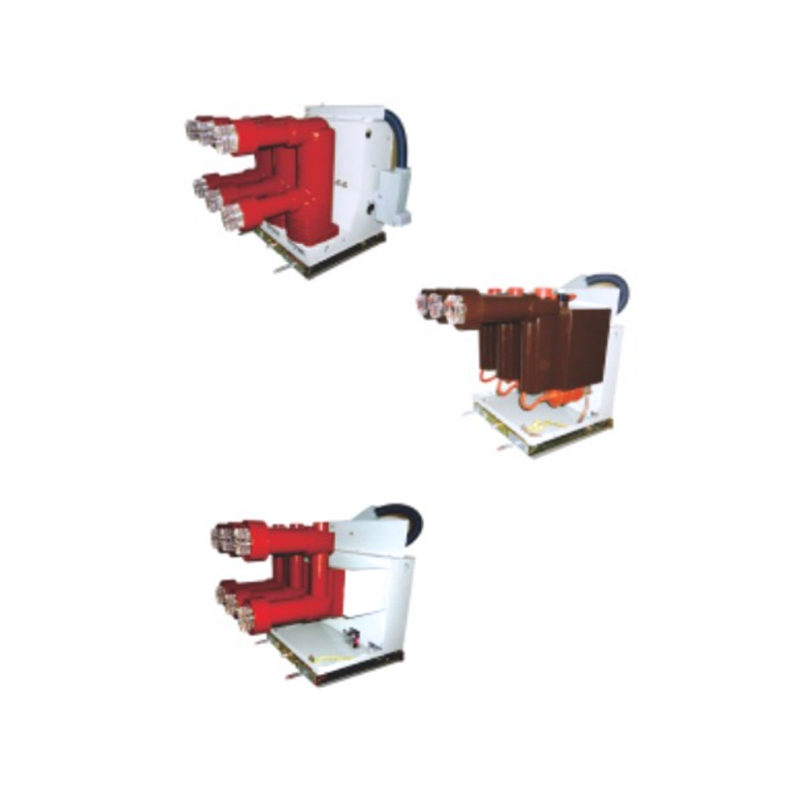

مفاتيح قابلة للإزالة صغيرة الحجم مثبتة في المنتصف

تتميز المفاتيح الكهربائية من سلسلة VniGear550 (KYN99-12) بمجموعة منتجات شاملة، مما يثري بشكل كبير الحلول المعيارية للأنظمة ويحسن كفاءة تصميم المفاتيح الكهربائية. يلتزم تصميمها الهيكلي بأحدث المفاهيم المعيارية، حيث تقسم الخزانة إلى ثلاث وحدات رئيسية: حجرة الطاقة، وحجرة قضيب التوصيل، وحجرة الكابلات. يمكن دمج هذه الوحدات في تكوينات مختلفة لتشكيل حلول مختلفة مصممة خصيصًا لتلبية احتياجات التطبيقات المحددة في الموقع

توفر هذه السلسلة حلولًا مرنة متعددة لتلبية المتطلبات المتنوعة للمستخدمين ، مما يضمن توزيع الطاقة الموثوق به حتى في بيئات التشغيل القاسية. تم تزويد الجهاز بنظام متشابك ميكانيكي كامل ، والذي يمنع بشكل فعال الأخطاء التشغيلية ويضمن تشغيلًا آمنًا. يعتمد تطوير سلسلة VNIGEAR550 (KYN99-12) على تجربة تشغيل عملية واسعة النطاق مع مفاتيح الجهد المتوسطة من مصانع التبديل لدينا ، والتي تضم متطلبات مستخدم محددة من مختلف الصناعات. هذا المزيج من الخبرة التشغيلية الغنية والتكنولوجيا المبتكرة يؤدي إلى موثوقية استثنائية.

فيما يتعلق بمعلماتها الفنية الرئيسية ، يحتوي مفتاح VNIGEAR550 (KYN99-12) على جهد مصنّف من 7.2 كيلو فولت و 12 كيلو فولت ، مع جهد تشغيل مقابل من 7.2 كيلو فولت و 12 كيلو فولت. يصل تواتر الطاقة المقنن إلى 32 كيلو فولت/1 دقيقة و 42 كيلو فولت/1 دقيقة ، ويبلغ الجهد الصاعق الصاعق 60 كيلو فولت و 75 كيلو فولت. التردد المقنن هو 50-60Hz ، مع تصنيف تيار قصير المقابل يصل إلى 40 كين/4s وذروة مقدرة تصنيف تيار يصل إلى 100K. تيار BUSBAR الرئيسي هو 2000A ، في حين تتوفر التيارات المصنفة بربع بوسار في 630A و 1250A و 1600A و 2000A.

يتوافق مستوى حماية المفاتيح مع المعايير الدولية مثل IEC60529 والمعايير الوطنية مثل GB4208. مستوى حماية shell هو IP4x ، ومستوى حماية الدائرة الرئيسي الداخلي هو IP67 ، حيث يحرس بشكل فعال من التأثيرات البيئية الخارجية وضمان نظافة وسلامة المكونات الداخلية. يلتزم تصميم المنتجات بمعايير دولية مختلفة بما في ذلك IEC60694 و IEC62271-100 و IEC62271-102 و IEC62271-200 والمعايير الوطنية مثل GB 3906 و GB/T11022 و GB 1984 و DL/T 404 ، بما في ذلك الظروف الفنية للالتزامات الصلبة. لون لوحة المفاتيح هو RAL7035 باستمرار.

مستوى الحماية

يتوافق مستوى حماية المفتاح مع معايير IEC60529 و GB4208.

مستوى حماية سلسلة VNIGEAR550 (KYN99-12) هو:

• مستوى حماية الصدفة هو IP4X
• حماية الدائرة الرئيسية الداخلية

المستوى هو IP67 لون لوحة المفاتيح هو RAL7035 المعايير الدولية:

• IEC60694
• IEC62271-100
• IEC62271-102
• IEC62271-200

المعايير الدولية:

• GB 3906
• GB/T11022
• GB 1984
• DL/T 404
• س/GDW730-2012

الشروط الفنية للعزل الصلب.

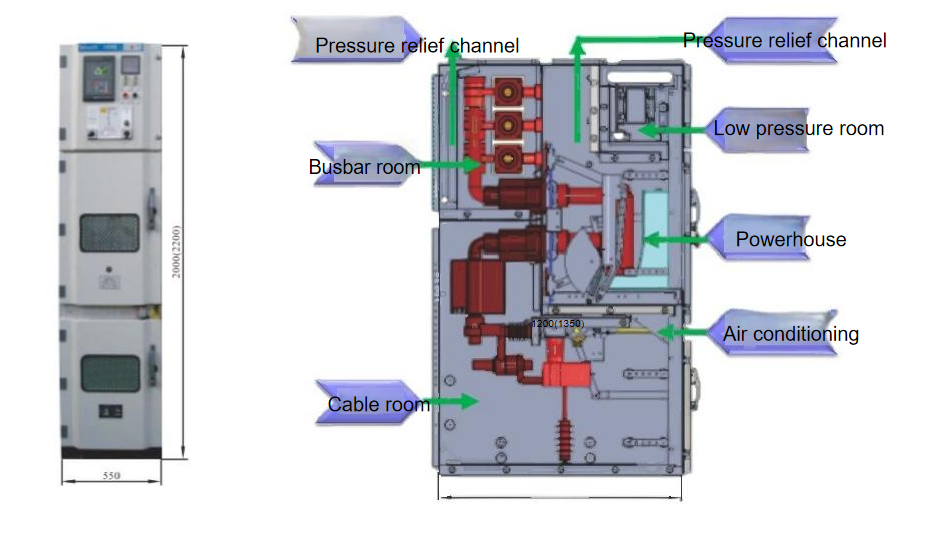

مخطط هيكل المفاتيح
